ukuran mata jaring 4.5 inch dapat dilakukan dengan cara sebagai berikut:
Hanging ratio (elongation)
Bentuk
mata jaring waktu dioperasikan ditentukan oleh cara penggantungan dengan tali
ris.
jaring terpasang bagian atas adalah 73.00 meter, sedangkan pada bagian bawah
adalah 83.40 meter, dan panjang jaring teregang 160 yard (146.30 meter).
ratio atas dapat ditentukan dengan menggunakan rumus:
ratio atas
Nilai E =
0.498 dibulatkan menjadi 0.5 sehingga menunjukkan bahwa jaring insang dasar
telah memenuhi ketentuan teknis yaitu E = 0.5 – 0.7, untuk jaring dasar fixed
gillnet kecenderungan ikan tertangkap dengan terpuntal.
hanging ratio bawah dapat ditentukan dengan rumus:
Dari
kedua hanging ratio diatas (ela dan elb), maka dapat
diketahui hanging ratio datar (E1), yaitu
Sedangkan
hanging ratio tegak (E2) dapat diketahui dengan rumus:
Ukuran mata jaring
Berdasarkan
panjang ikan rata-rata yang tertangkap oleh jaring adalah:
Lebar bukaan mata jaring (dalam mm)
Panjang ikan rata-rata yang tertangkap (mm)
Nilai koefisien menurut spesies
Contoh :
Ukuran
panjang rata-rata ikan yang tertangkap antara 350 – 450 mm dengan bentuk ikan
yang berukuran sedang, maka :
Lingkaran keliling badan ikan
Berdasarkan
lingkaran ikan hasil tangkapan dapat ditentukan dengan menggunakan rumus
sebagai berikut:
Tinggi bukaan mata jaring
(0.44)
lingkar badan jaring
Contoh:
Keliling
badan rata-rata ikan yang tertangkap antara 250 – 270 mm, maka:
114.4 mm

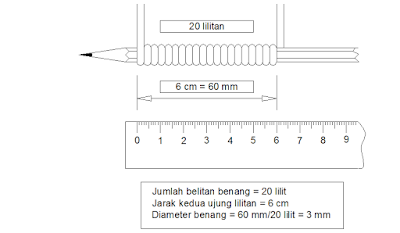

Diameter Benang
Ukuran
benang jaring sebanding dengan ukuran mata jaring dengan menggunakan rumus:
ratio antara diameter benang dengan mata jaring teregang (0.0025 – 0.0100)
benang jaring
Untuk
jaring millennium dengan ukuran mata jaring 114.3 mm, maka diameter benang antara
0.28 – 1.14 mm
Mengetahui
diameter benang biasanya tercantum pada table, untuk mesh size 4.5 inch
diameternya adalah 1.5 x 10, artinya benang terdiri dari 10 serat diameter
masing-masing 1.5 mm.
Tinggi jaring terpasang
Untuk mengetahui
kedudukan jaring didalam air dapat dihitung dengan menggunakan rumus:
jaring terpasang
teregang
ratio rata-rata
Sehingga tinggi
jaring terpasang dalam air dapat diketahui, yaitu:
Daya apung dan
daya tengelam
Konstruksi
gillnet millennium mempunyai daya apung dan daya tenggelam agar jaring dapat berdiri
dalam air.
Perhitungan
daya apung dan daya tenggelam tergantung dari massa jenis bahan tiap komponen.
Apabila massa jenis bahan lebih kecil daripada massa jenis air laut (1.025
gr/cm3), maka bahan tersebut mempunyai daya apung.
daya apung
Daya apung komponen (kgf)
komponen diudara (kgf)
daya tenggelam
Daya tenggelam komponen (kgf)
komponen diudara / volume (kgf)
Berat bahan di udara
|
No
|
Elemen
|
Berat (g)
|
||
|
1.
|
Tali ris atas
|
PE Ø 6 mm
|
80/100 x 1700
|
= 1360
|
|
2.
|
Tali pelampung
|
PE Ø 6 mm
|
80/100 x 1700
|
= 1360
|
|
3.
|
Tali ris bawah
|
PE Ø 5mm
|
84/100 x 1100
|
= 924
|
|
4.
|
Tali pemberat
|
PE Ø 5 mm
|
84/100 x 1100
|
= 924
|
|
5.
|
Tali ris samping
|
PE Ø 5 mm
|
6.8/100x 1100
|
= 75
|
|
6.
|
Tali bantu
|
PE Ø 9 mm
|
80/100 x 4050
|
= 3240
|
|
7.
|
Tali penguat atas
|
PE Ø 3 mm
|
80/100 x 850
|
= 680
|
|
8.
|
Tali penguat bawah
|
PE Ø 3 mm
|
84/100 x 850
|
= 714
|
|
9.
|
Webbing
|
|
|
= 10000
|
|
10.
|
Pelampung
|
|
|
–
|
|
11.
|
Pemberat
|
|
|
= 8000
|
|
12.
|
Total berat di udara
|
= 27277
|
||
Berat Komponen didalam air laut
|
No.
|
Elemen
|
Berat
|
Keterangan
|
|
1.
|
Tali ris atas
|
107 (-)
|
(-) : Benda mengapung
(+): Benda tenggelam
   |
|
2.
|
Tali pelampung
|
107 (-)
|
|
|
3.
|
Tali ris bawah
|
73 (-)
|
|
|
4.
|
Tali pemberat
|
73 (-)
|
|
|
5.
|
Tali ris samping
|
6 (-)
|
|
|
6.
|
Tali bantu
|
256 (-)
|
|
|
7.
|
Tali penguat atas
|
54 (-)
|
|
|
8.
|
Tali penguat bawah
|
56 (-)
|
|
|
9.
|
Webbing
|
1000 (+)
|
|
|
10.
|
Pelampung
|
2268 (-)
|
|
|
11.
|
Pemberat
|
7000 (+)
|
|
|
12.
|
Total daya apung
|
3000 (-)
|
|
|
13.
|
Total daya tenggelam
|
8000 (+)
|
|
|
Perbandingan daya apung dengan daya tenggelam = 3000 : 8000 = 1 : 2.66
|
|||
Tabel densitas serat
|
No.
|
Bahan
|
Densitas
(g/cm3) |
Faktor
perkalian |
|
1
|
Polyamide (PA)
|
1.14
|
0.10 (+)
|
|
2
|
Polyester (PES)
|
1.38
|
0.26 (+)
|
|
3
|
Polyvinyl Alcohol (PVC)
|
1.30
|
0.21 (+)
|
|
4
|
Polyvinyl Chloride (PVC)
|
1.37
|
0.25 (+)
|
|
5
|
Polyvnyldene (DVD)
|
1.70
|
0.40 (+)
|
|
6
|
Ramie
|
1.51
|
0.32 (+)
|
|
7
|
Sisal
|
1.49
|
0.31 (+)
|
|
8
|
Polyethilene (PE)
|
1.95
|
0.08 (-)
|
|
9
9 |
Polypropylene (PP)
|
0.90
|
0.14 (-)
|
|
No.
|
Bahan
|
Densitas (g/cm3)
|
Faktor
perkalian |
|
1.
|
Gabus
|
0.25
|
3.10 (-)
|
|
2.
|
Y-3
|
0.28
|
2.53 (-)
|
Agar
jaring berdiri di dalam air, maka harus diberi pelampung.
daya apung = 3 x berat jaring didalam air
Jarak
pemasangan pelampung dapat diketahui dengan rumus:
Pemberat
Agar
jaring tenggelam di dasar perairan maka harus diberi pemberat.
8000 -1000
7000 grf
7000 : 0.91
7692 gr
: 20
384 buah.
68 cm berisi 10 mata jaring )
|
No
|
Bahan
|
Densitas (g/cc)
|
Faktor perkalian
|
|
1.
|
Aluminium
|
2.5
|
0.59 (+)
|
|
2.
|
Perunggu (Cu + Zn)
|
8.6
|
0.88 (+)
|
|
3.
|
Besi
|
7.2-7.8
|
0.86-0.87 (+)
|
|
4.
|
Tembaga
|
8.9
|
0.88 (+)
|
|
5.
|
Timah hitam
|
11.4
|
0.91 (+)
|
|
6.
|
Baja
|
7.8
|
0.87 (+)
|
|
7.
|
Timah putih
|
7.2
|
0.86 (+)
|
|
8.
|
Seng
|
6.9
|
0.85 (+)
|
|
9.
|
Beton
|
1.8
|
0.43 (+)
|
|
10.
|
Batu
|
2.5
|
0.59 (+)
|
